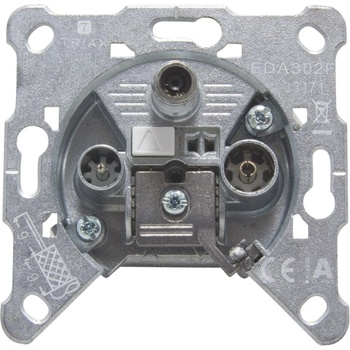

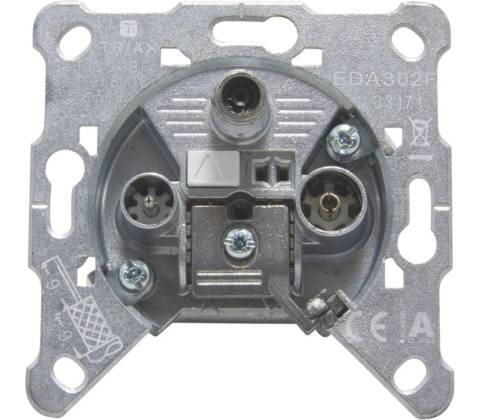

Triax EDA 302F

Koncová zásuvka Triax EDA 302 F SAT/CATV

Technické špecifikácie

Tienenie

• Tienenie pri 30-300 MHz ≥ 85,0 dB
• Tienenie pri 300-470 MHz ≥ 80,0 dB
• Tienenie pri 470 - 1 000 MHz ≥ 75,0 dB
• Tienenie pri 1 000 ... 2400 MHz ≥ 55,0 dB

Charakteristika

• Typ EDA
• Typ výstupu bol ukončený

Frekvencia

• Frekvenčný rozsah FM 5 ... 118 MHz
• Frekvenčný rozsah TV 5 ... 862 MHz
• Frekvenčný rozsah SAT 950 ... 2150 (2400) MHz

Strata

• Prostredníctvom straty IN-FM 6,5 dB
• Prostredníctvom straty IN-TV 2,5 dB
• Prostredníctvom straty IN-SAT 2,0 dB

Izolácia

• Izolácia FM-SAT 30,0 dB
• Izolácia TV-SAT> 20,0 dB
• Izolácia TV-FM 20,0 dB

Strata návratnosti

• Strata návratnosti IN 10,0 dB
• Strata návratnosti FM 10,0 dB
• Strata návratnosti SAT 9,0 dB
• Strata návratnosti TV 12,0 dB

Elektrické - Impedancia 75 ohmov

Operačné

• Certifikácia EN 50 083-1, EN 50 083-2, EN 50 083-4
• Účinnosť skríningu EN50083-2 (trieda A + 10dB)
• DC passthrough IN-OUT * nie - DC galvanicky izolovaný 1 kV na vnútornom vodiči
• DC Passthrough TV nie
• DC Passthrough FM nie
• DC priechod SAT Áno (max. 24VDC / 0,5A)
• MTBF (priemerný čas medzi poruchami)> 1 000 000 hodín
• Teplota - prevádzková teplota -25 ... 55 ° C
• Teplota - skladovanie -25 ... 55 ° C
• Teplota - dodávka -40 ... 70 ° C

Konektory

• Konektor FM IEC-samica
• Konektor TV IEC-samec
• Konektor SAT F-samica
• Prispôsobiteľné priemery káblov - vnútorný vodič 0,58 ... 1,15 mm
• Prispôsobiteľné priemery káblov - F-samica 0,6 ... 1,13 mm
• Prispôsobiteľné priemery káblov - vonkajší vodič 3,7 ... 5,8 mm
• Prispôsobiteľné priemery káblov - plášť 4,5 ... 7,2 mm
