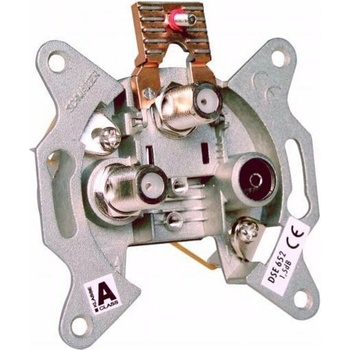

Schwaiger DSE-652

Vlastnosti: pre individuálne, STA, TKR a SAT rozvody svorky pre jednoduché a rýchle bezskrutkové samosvorné upevnenie vnútorných vodičov (0,8 – 1,3 mm) masívne kovové púzdro zjednodušujúce montáž stabilná odklopná strmeňová svorka s aretáciou hĺbka zapustenia len 22 mm špeciálne zúbkované upevnenie pre krabice pod omietku 55 mm vhodné pre väčšinu inštalačných programov s priechodom ss prúdu In-SAT 1, In-SAT 2

Technické parametre:

Frekvencia vMHz

Pripojovací útlmSAT 1

Pripojovací útlmSAT 2

Pripojovací útlmR

Spätný kanál 4-30 ≤ 1 dB

VHFI 47-68 ≤ 1 dB   1±0,5dB

VKV 87,5-108 ≤ 1 dB   1±0,5dB

Dig. rozhlas 111-139 ≤ 1 dB   1±0,5dB

S5-S10 150-174 ≤ 1 dB   1±0,5dB

VHFIII / S11-S20 S21-S41 174-470 ≤ 1 dB   1,5±0,5dB

UHF 470-790 ≤ 1 dB   2±1dB

UHF 791-862 ≤ 1,3 dB   4±1dB

SAT-MF 950-1800 1±0,5dB 3±1dB

SAT-MF 1801-2150 1,5±0,5dB 4±2dB

Oddelenie medzi vstupmi In 1 a In 2:  > 25 dB

Reflektometria:  vstup (In 1): < -11 dB (75 Ω) (na prispôsobených výstupoch) vstup (In 2):  < -11 dB (75 Ω) (na prispôsobených výstupoch)

SAT 1 – prostredný F-konektor

SAT 2 – ľavý F-konektor (viď priložená schéma zapojenia)

Tlmenie tienením:  4 – 470 MHz  ≥ 75 dB 470 – 862 MHz  ≥ 65 dB  950 – 2150 MHz  ≥ 55 dB
